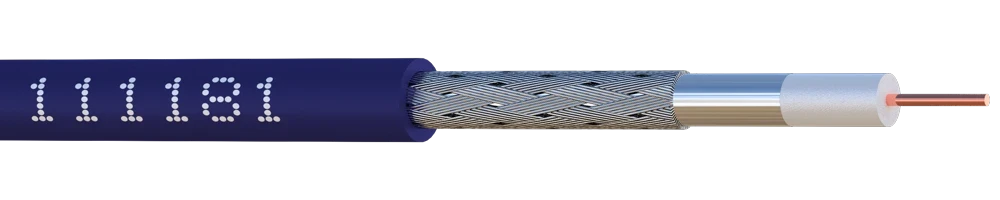

111181-00 : CABLE VIDEO HD - iDEFINITION 61

contacter

Impédance :

75 ohms

Gaine :

PVC Ø 4.5 mm

Isolant :

Mousse de polyéthylène expensé à l'azote

Conducteur :

Cuivre Ø 0.61 mm

Réaction au feu :

Euroclasse Eca selon EN 50575

Poids :

28.0 kg/km

Emploi :

Vidéosurveillance PAL AHD CVI TVI, courte et moyenne distance.
Plus performant,moins encombrant et plus facile à "connectoriser" que le bon vieux KX6.

Signal	Porté
PAL	150m
AHD/CVI/TVI 720p	500m
AHD/CVI/TVI 1080p	300m
AHD/CVI/TVI 4MPx	230m
HD-SDI 1.485GHz	80m

Préconisé pour le HD et le numérique
Assure la pérennité de l'installation, permet de passer des signaux de fréquences plus élevées que le PAL (5-6 MHz), par exemple l'analogique HD (50 MHz) et le numérique HD-SDI (1500 MHz).

Ce câble a été testé avec des caméras à alimentation POC (par le coaxial), il est adapté à leur alimentation pour les distances du tableau ci-dessus.

Conditionnement :

Reference	Mesure	Unite	Poids	Codebarre

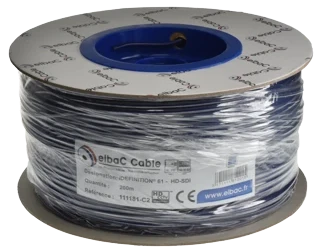

111181-C2	200 m	Bobine carton	4.50 kg	3171111812015
111181-R4	400 m	Dévidoir	11.1 kg	3171111814019
111181-WA	1 km	Bobine bois	25.0 kg	3171111811025

Fiche technique :

111181-00

148.3 Ko

Documents associés :

Déclaration de Performance (DoP) 111181

652.3 Ko

Tableau synthèse cable coxial vidéoprotection

1.2 Mo

Connecteurs associés :

Référence	Désignation
953181-K02	BNC MALE COMPRESSION VN4R/iDEFI.61	Détail
969181-K05	BNC MALE COMPR. SANS OUTIL IDEF61	Détail
970181-K03	BNC HD MALE A SERTIR iDEFI.61/VN4	Détail

Outillage :

Référence	Désignation	Visuel	Logos d'utilisation
996001-B0	DEVIDOIR BOBINE			Détail

Câbles associés :

Référence	Désignation

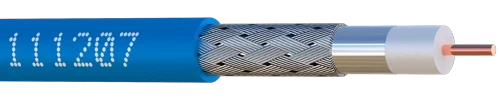

111207-00	CABLE VIDEO HD - iDEFINITION 110	Détail

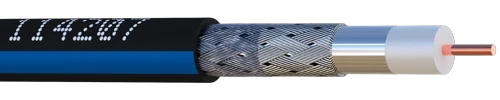

114207-00	CABLE VIDEO HD - iDEFINITION110 PE/GEL	Détail

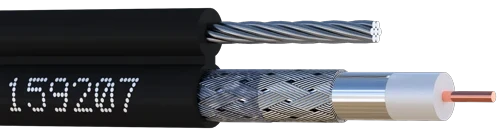

159207-00	iDEFINITION 110 - EXTERIEUR AUTOPORTE	Détail
