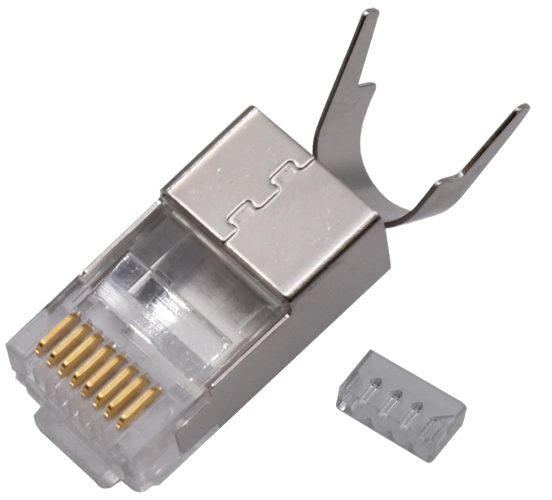

940545-K05 : CONNECTEUR RJ45 FTP CAT6 2x4C 1.45/8





Câble réseau blindé avec fils isolés entre Ø1.1mm min. et Ø1.45mm max., tel que les CAT6A / CAT7 / CAT7A.
Vraie bague de masse sertie en même temps que les conducteurs avec la pince à sertir 999545.
Lame de contact à 3 dents compatible avec les conducteurs multi-brins et mono-brin.




3.6 g/pc

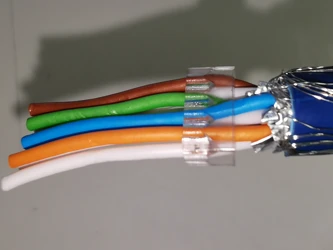

1a. Insérez les fils en respectant
le code couleur T568B.
Vue recto (fils couleur)

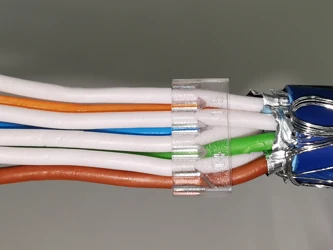

1b. Insérez les fils en respectant
le code couleur T568B.
Vue verso (fils blanc)

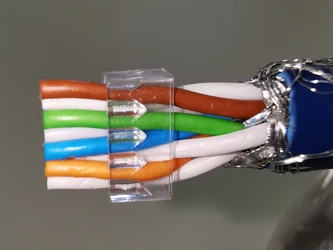

2. Le peigne enfilé à fond
coupez les fils à 5mm
du bord du peigne.

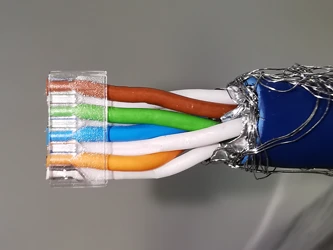

3. Avancez le peigne
à l'extrémité des fils pour
un bon guidage à l'insertion.

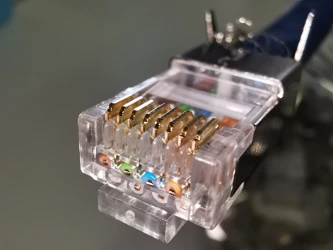

4. Insérez le peigne et les fils
dans le connecteur, les fils
doivent être visibles sous les contacts.

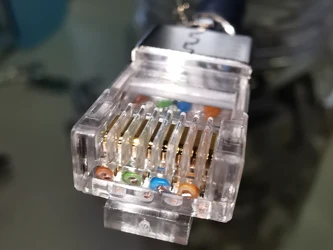

5. Sertir le connecteur
avec une pince
réf. 999545-B0


Référence Mesure Unité Visuel Poids Code-barres
940545-K05 50 pc Boite 182.0 g 2190000750307


940545-K05

278.9 Ko


Référence Désignation Visuel Logos d'utilisation

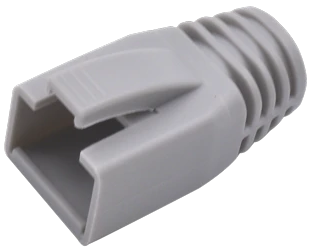

941545-K05 MANCHON GRIS RJ45 FTP CAT6A CABLE DIAM 8 Détail
  • 1 item


Référence Désignation Visuel Logos d'utilisation
997822-B0 PINCE COUPANT FLUSH - 822N Détail
998005-B0 DENUDEUSE CABLE RESEAU Détail
999536-B0 PINCE A CONNECTEURS RJ45 UTP/FTP CABLE DIAM 6 A 8 Détail

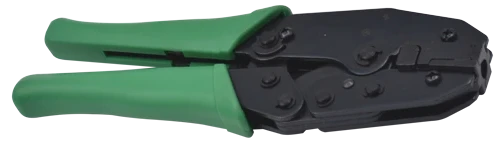

999545-B0 PINCE A CONNECTEURS RJ45 FTP CABLE DIAM 7 A 8 Détail
