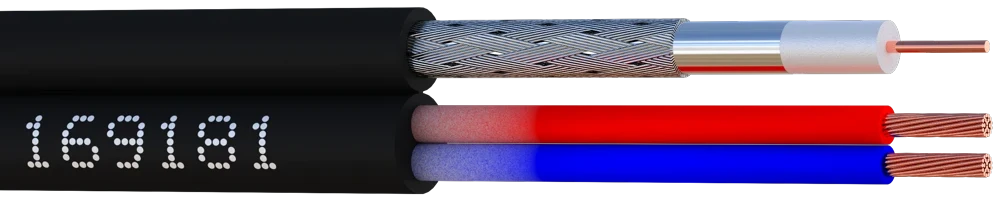

169181-00 : CABLE VIDEO+ALIM - iDEFI.61+2×0.75

contacter

Impédance :

75 ohms

Gaine :

PVC Ø 4.5 mm

Isolant :

Mousse de polyéthylène expensé à l'azote

Conducteur :

Cuivre Ø 0.61 mm

Réaction au feu :

Euroclasse Eca selon EN 50575

Poids :

60.0 kg/km

Emploi :

Câble de nouvelle génération pour la vidéo-protection PAL AHD CVI TVI, assurant un plus forte pérennité de vos installations de vidéo-surveillence que le KX6.
Permet en 1 tirage de câble de passer la vidéo et l'alimentation. Facilite la maintenance en identifiant physiquement le câble d'alimentation de chaque signal vidéo.

Signal	Porté
PAL	150m
AHD/CVI/TVI 720p	500m
AHD/CVI/TVI 1080p	300m
AHD/CVI/TVI 4MPx	230m
HD-SDI 1.485GHz	80m

Résistance boucle des conducteurs d'alimentation 4.8Ω/100m
Notre page Boite à Outils vous permettra de déterminer les pertes en lignes sur le 2×0.75mm² d'alimentation.

Conditionnement :

Reference	Mesure	Unite	Poids	Codebarre

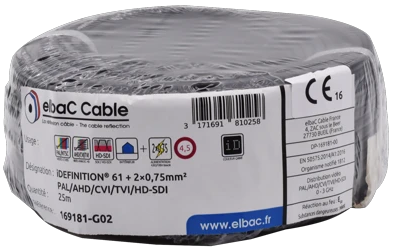

169181-G02	25 m	Couronne	1.80 kg	3171691810258

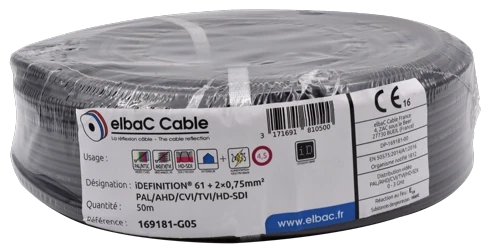

169181-G05	50 m	Couronne	3.60 kg	3171691810500
169181-R2	200 m	Dévidoir	15.3 kg	3171691812016
169181-W5	500 m	Bobine bois	36.0 kg	3171691815017

Fiche technique :

169181-00

112.5 Ko

Documents associés :

Déclaration de Performance (DoP) 169181

657.0 Ko

Tableau synthèse cable coxial vidéoprotection

1.2 Mo

Connecteurs associés :

Référence	Désignation
953181-K02	BNC MALE COMPRESSION VN4R/iDEFI.61	Détail
969181-K05	BNC MALE COMPR. SANS OUTIL IDEF61	Détail
970181-K03	BNC HD MALE A SERTIR iDEFI.61/VN4	Détail
