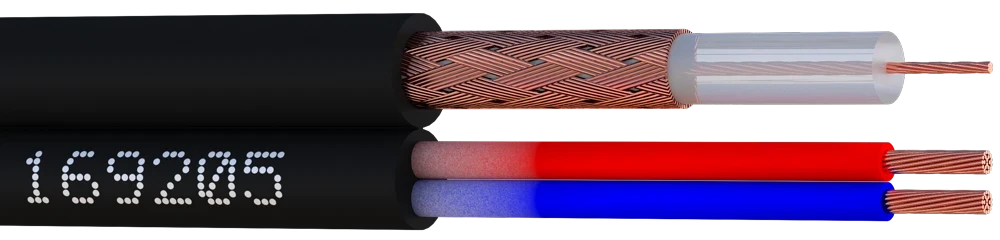

169205-00 : KX6+ALIM 2×0.75 Nappe

contacter

Impédance :

75 ohms

Gaine :

PVC Ø 6.1 mm

Isolant :

Conducteur :

Cu Ø 0.57 mm

Réaction au feu :

Euroclasse Fca selon EN 50575

Poids :

98.0 kg/km

Emploi :

Vidéosurveillance analogique PAL avec alimentation

Signal	Porté
PAL	100m

Usage déconseillé en HD et en numérique, lui préférer le câble 169181-00

Résistance boucle de l'alimentation 4.8Ω/100m
Notre page Boite à Outils vous permettra de déterminer les pertes en lignes sur le 2×0.75mm² d'alimentation.

Conditionnement :

Reference	Mesure	Unite	Visuel	Poids	Codebarre
169205-R1	150 m	Dévidoir		14.2 kg	3171692051513
169205-W2	250 m	Bobine bois		24.0 kg	3171692052510

Fiche technique :

169205-00

173.0 Ko

Document associé :

Déclaration de Performance (DoP) 169205

654.0 Ko
